Hur anpassar sig vattentätnings-V-ringar till olika axeldiametrar?

Hej alla, det är Jake här, från teamet som gör vattentätnings V-ringar – vi får frågor om hur dessa tätningar fungerar med olika axeldiametrar hela tiden. Många som är nya inom industriell tätning undrar hur en enda tätningstyp kan hantera allt från små maskindelar till stora tunga axlar, eller hur? Så idag, jag bryter ner exakt hur vattentätnings V-ringar anpassar sig till olika axelstorlekar, ingen fancy teknisk jargong, bara riktiga saker vi har lärt oss från att arbeta med killar som faktiskt använder dessa tätningar.

Låt oss först börja med grunderna eftersom jag ser många människor blanda ihop tätningstyper när de behöver något för en specifik axel. Vattentätnings V-ringar, för dem som kanske är nya här, är dessa flexibla, ringformade tätningar som lindar runt en axel för att blockera föroreningar, hålla vätskor i och hantera roterande rörelser. De skiljer sig från vanliga axeltätningar eftersom de är gjorda för mer våta miljöer med hög rörelse - tänk på pumpar, blandare, små industriella maskiner, till och med en del livsmedelsutrustning. Om du letar efter allmänna lösningar med roterande axel, har vi tätningar med roterande axel som täcker många linjära och roterande små axelbehov också, du kan kolla in dem här:Roterande axeltätningar. Det är en bra utgångspunkt om ditt skaft är på den mindre sidan, men idag är vi fokuserade på V-ringar specifikt och hur de passar vilken diameter du än arbetar med.

Nu är den stora frågan: hur anpassar sig vattentätnings V-ringar till olika axeldiametrar? Låt oss gå in på de faktiska designtricken vi använder här. För det första är storleksflexibilitet inbyggd i deras kärnstruktur, inte bara slumpmässig trimning. Till skillnad från styva tätningar som bara passar en exakt axelstorlek, är V-ringar gjorda av elastiska, hållbara material - vanligtvis nitril eller EPDM, som båda håller upp till vatten och vanliga industriella vätskor - som sträcker sig utan att slita eller förlora sitt tätningsgrepp. Det är en game-changer för axlar som är lite off-spec (vi har alla haft en axel som ska vara 10 mm men som slutar 10,2 mm, eller hur?) och vill inte behöva beställa en helt ny tätning på grund av en tillverkningsvariation.

Vänta, men det är inte bara stretching. Sättet V-ringar installeras på gör också stor skillnad. De flesta V-ringar har en lätt konisk form när de är nya, så när du trycker på dem på ett skaft, komprimeras materialet lite på innerdiametern (delen som rör vid axeln) och expanderar utåt för att trycka mot huset. För mindre skaft sträcker du bara ut ringen lite mer för att glida på den, så håller den spänningen utan att glida. För större axlar, eftersom omkretsen är större, gör vi faktiskt olika tvärsnittsstorlekar - som ett 4 mm tjockt tvärsnitt för små axlar och ett 6 mm eller 8 mm tvärsnitt för stora industriella axlar - för att hålla det konstanta trycket. Du kan tänka på det som ett gummiband: ett tunt sträcker sig runt en penna, men ett tjockare, robustare passar ett stort kvastskaft utan att knäppas. Det är exakt logiken här, och det är därför V-ringar fungerar bättre än vissa andra tätningar för olika axelstorlekar, jämfört med, säg, stela axeloljetätningar som bara finns i ett exakt ID:Axeltätningarär bra för exakta passningar men har inte den flexibiliteten.

En annan sak vi lutar oss mot är våra anpassade storleksalternativ. Många människor inser inte att standardtätningskataloger bara listar en handfull vanliga axelstorlekar, men vi arbetar med kunder för att göra V-ringar för nästan vilken diameter som helst, från så små som 5 mm upp till 1 000 mm och längre. Låt oss säga att du har en anpassad maskindel med en axel som är 234 mm – vi får dig inte att nöja dig med en 230 mm eller 240 mm tätning som är dålig passform. Vi fräser eller formar den exakta innerdiametern du behöver, justerar tvärsnittet för att matcha axelns belastning och hastighet, och justerar till och med tätningsläppvinkeln om den går på en höghastighetsmotoraxel kontra en långsamtgående mixer. För kompakta maskiner där utrymmet är trångt erbjuder vi även roterande kompakta tätningar som är designade för mindre formfaktorer men ändå anpassar sig till olika axlar, kolla in dem här:Roterande kompakta tätningar. De är perfekta om du behöver anpassning i en liten förpackning, som för medicinsk eller liten automationsutrustning.

Vänta, men anpassning handlar inte bara om storlek – du måste också tänka på hur tätningen fungerar med olika axelförhållanden, eller hur? En stor axel som är grov av slitage kommer att behöva en annan V-ring än en liten slät axel. Det är där materialvalet också kopplas till anpassningsförmåga. Till exempel, om du har ett skaft som bara är lite slitet (som efter många års användning, inte skadat) och har en något oregelbunden diameter, kan vi använda en V-ring med ett mjukare durometermaterial – något som är mer flexibelt, så att det kan konturera efter de små stötarna och fallen istället för att hoppa över dem. För axlar som är helt nya, supersläta och går med högt varvtal, använder vi en medium durometer för att hålla ett stadigt grepp utan för mycket friktion som skulle slita ut tätningen snabbt. Om du har att göra med höga temperaturer eller hårda kemiska miljöer har vi också roterande komposittätningar som blandar material för att hantera dessa påfrestningar, och de anpassar sig fortfarande till olika axeldiametrar:Roterande komposittätningarär värda en titt om din applikation är mer extrem än vanlig vattenbaserad användning.

Låt mig dela med mig av ett verkligt exempel, för historier får det här att fastna. För några månader sedan hade vi en kund som tillverkade små vattenpumpar för jordbruket. De använde samma pumpmodell men hade två olika axelstorlekar från två olika leverantörer av delar - den ena var 12 mm, den andra var 12,2 mm. De gick fram och tillbaka mellan två olika tätningsstorlekar, vilket var jobbigt för inventeringen och ledde till några läckor när de blandade ihop delarna. De bytte till våra vattentätnings V-ringar, och på grund av det elastiska materialet och den flexibla dimensioneringen behövde de bara ett tätningsartikelnummer. 12 mm V-ringen sträckte sig precis tillräckligt för att passa 12,2 mm axeln, höll trycket och de har inte haft någon läcka sedan dess. Det är precis den typen av anpassning vi pratar om – att lösa ett verkligt problem utan att få dem att byta hela sin produktionslinje.

Men vänta, det finns en gräns, eller hur? Vi kan inte göra en V-ring som passar en 10mm axel och en 500mm axel med samma ring, det är inte så det här fungerar. Anpassning handlar om att matcha tätningens design till axelns specifikationer, inte en one-size-fits-all som misslyckas. Här är det som skiljer våra V-ringar från generiska: vi klipper inte bara en stor ring i storlek. När en kund har ett skaft som ligger mellan två standardstorlekar (som 15 mm, och vi bara har 14 mm och 16 mm i lager), kan vi justera tvärsnittet något och spänningsprofilen så att den passar perfekt. Generiska vanliga V-ringar kommer att sträcka sig för mycket, platta ut läppen och läcka, men vi justerar varje tätnings spänning för att hålla tätt på axeln även när den roterar.

En annan punkt som folk inte alltid tänker på: hur inriktningen påverkar tätningens prestanda med olika axeldiametrar. Många axlar är inte helt raka, speciellt längre på stora industrimaskiner, så diametern kan variera lite längs längden. V-ringar hanterar på det sättet bättre än styva tätningar eftersom de överensstämmer med mindre runout. Om du har en 200 mm axel som är 0,5 mm bredare i ena änden, justeras V-ringens flexibla material när den rör sig längs axeln, istället för att den stela tätningen hoppar över den bredare platsen och släpper in vatten. Det är en enorm vinst för axlar med stor diameter som är svåra att hålla perfekt inriktade.

Låt oss gå tillbaka till produkttyper för att se till att jag täcker alla baser. Om du arbetar med riktigt små axlar (under 10 mm) för saker som labbutrustning eller små motorer, är de roterande axeltätningarna som vi nämnde tidigare ett utmärkt alternativ, men vi gör även miniatyr V-ringar om det är precis vad du behöver - du kan hitta fullständiga detaljer på vår V-ringstätning sida här:V-ringstätningför att se hela utbudet. För större axlar (över 500 mm) som behöver klara tunga belastningar och högt tryck, tillverkar vi V-ringar med förstärkta kärnor för att behålla sin form även när de sträcks stort, så att de inte rullar eller vrider sig under installationen. Den förstärkningen är nyckeln eftersom en stor, tjock V-ring utan kärna bara skulle bucklas när du försöker skjuta den över ett stort skaft.

Låt oss nu prata om vanliga misstag människor gör när de försöker anpassa tätningar till olika axelstorlekar. Den största är att tvinga en tätning som är för liten på en axel – om den sträcks långt över dess designade gräns kommer det att skada materialet, göra tätningsläppen för tunn och orsaka läckor. Ett annat misstag är att använda en tätning som är för stor, som glider runt på axeln, slits ut snabbt och inte blockerar föroreningar. Det är därför att mäta axeln korrekt är det första steget: använd en mikrometer för att få den faktiska diametern, inte bara specifikationen från detaljritningen, eftersom axlarna slits och tillverkningen har små toleranser. Vi säger alltid åt kunderna att mäta vid två eller tre punkter längs axeln för att ta hänsyn till eventuellt utlopp, och då kan vi rekommendera rätt V-ring – standardstorlek, anpassad storlek eller till och med en något modifierad standard – som passar perfekt.

Här är den del som är viktigast för vår verksamhet också: vi säljer inte bara tätningar, vi hjälper människor att lösa problem. Om du har ett skaft som är en konstig storlek, eller om du har provat tre olika tätningar och alla läcker, kontakta oss. Vi säger inte bara "vi har en standardstorlek, köp den." Vi kommer att ställa frågor till dig: vad är axeldiametern? Vad är det för maskin den går i? Vilken vätska eller föroreningar har du att göra med? Hur snabbt snurrar skaftet? Då rekommenderar vi rätt V-ring (eller en annan tätning, om V-ringar inte passar bäst) som anpassar sig exakt efter dina behov. Oavsett om du behöver 10 tätningar för en liten maskin eller 10 000 för en produktionslinje, kan vi arbeta med dig för att få rätt storlek och design.

Jag har varit på verkstadsgolvet och testat dessa tätningar i flera år, och jag kan berätta att anpassningsförmåga inte bara är ett marknadsföringsord för oss. Vi har fixat fler dåliga tätningsjobb där folk använde fel typ eller fel storlek, bara för att de inte insåg hur väl vattentätnings V-ringar kan justeras. Nyckeln är att det inte är ett trick – det är kombinationen av elastiska, hållbara material, justerbara tvärsnitt, anpassade storleksalternativ och installationsdesign som låter dem arbeta med allt från små mikroskaft till massiva industriella skaft.

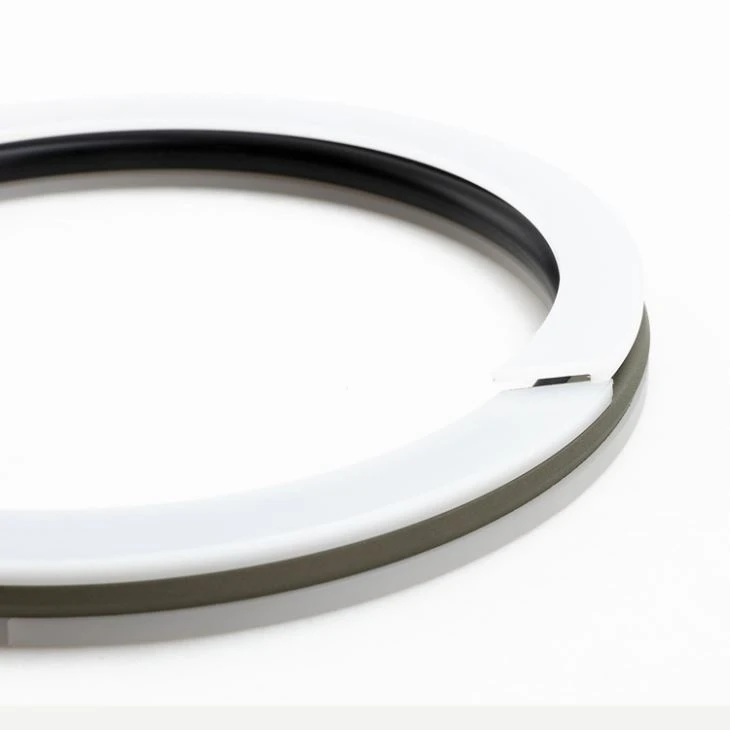

Om du arbetar med ett projekt och behöver tätningar som passar en specifik axeldiameter, slösa inte tid på att gissa med generiska hylldelar. Vårt team är här för att hjälpa dig att hitta den rätta lösningen, oavsett om det är vattentätnings V-ringar, eller någon av de andra tätningarna vi erbjuder som de kompakta eller sammansatta som vi pratade om tidigare. Kontakta vårt team för att diskutera dina krav och få en offert som fungerar för ditt projekt. Vi går alltid gärna igenom alternativen, visar dig exempel och ser till att du får en tätning som faktiskt fungerar för din axel, oavsett storlek.
